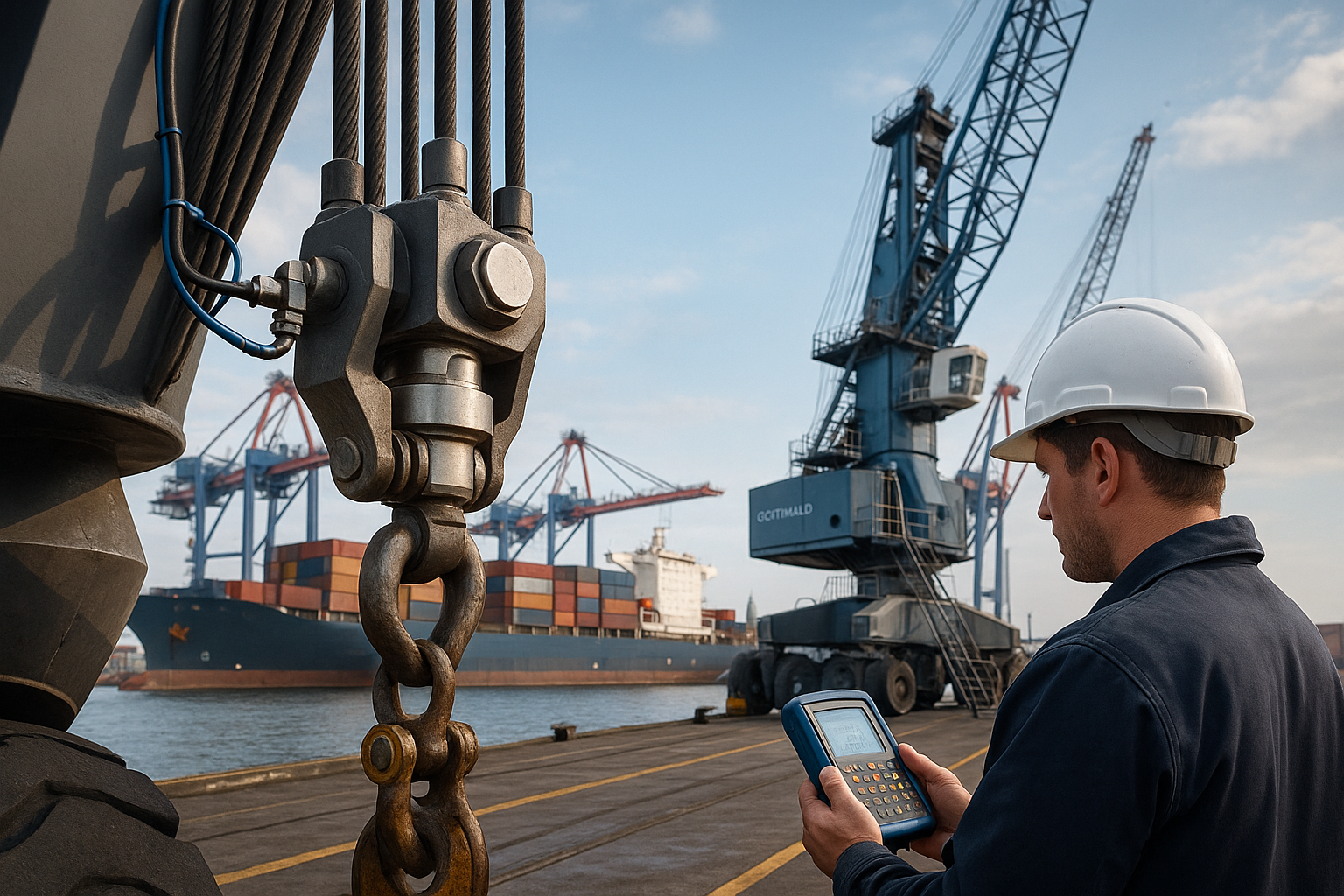

Load cells & sensoren in Gottwald HMK kranen: werking, storingen en onderhoud
In moderne Gottwald HMK havenkranen spelen load cells en sensoren een cruciale rol in veiligheid, nauwkeurigheid en de complete besturing van de kraan. Als één sensor uitvalt of verkeerde waarden doorgeeft, kan dat leiden tot foutcodes, vermogensbegrenzing of zelfs volledige blokkering van de kraan. In deze blog leggen we duidelijk uit hoe deze systemen werken, welke storingen vaak voorkomen en hoe je problemen voorkomt.
Wat doen load cells in een HMK kraan?
Load cells meten de daadwerkelijke last die de kraan hijst. Ze vormen de basis voor:
- veiligheidsbewaking (overload protection)
- momentbewaking (LMI – Load Moment Indicator)
- belastingbeperking bij maximale giekstand
- correcte weergave van hijsgegevens in de cabine
De kraan gebruikt deze data om te bepalen of een hijsbeweging veilig is. Bij afwijkende meetwaarden gaat de kraan direct in een beveiligde modus.
Welke sensoren gebruikt Gottwald HMK?
Een HMK kraan bevat tientallen sensoren, waaronder:
- Load cells – meten de werkelijke hijslast
- Hoeksensoren – meten de positie van de giek
- Druksensoren – bewaken hydraulische druk
- Temperatuursensoren – controleren op oververhitting
- Zwenkpositiesensoren – bepalen rotatiepositie
- Limit switches – schakelaars voor eindstanden
Als één van deze sensoren afwijkende waarden doorgeeft, kan dit de hele kraan beïnvloeden.
Veelvoorkomende load cell & sensorstoringen
Sensorproblemen behoren tot de meest voorkomende storingen bij Gottwald HMK kranen. Enkele typische situaties:
1. “Function blocked” door foutieve load cell meting
De kraan blokkeert een hijsbeweging omdat de load cell een te hoge of onrealistische waarde doorgeeft.
Oorzaken:
- beschadigde sensorbekabeling
- corrosie in connectoren
- versleten load cell elementen
- foutieve kalibratie
2. Onjuiste giekposities door hoeksensorfout
De kraan denkt dat de giek in een andere stand staat dan daadwerkelijk het geval is → veiligheidsstop.
Signalen:
- giek die onverwacht stopt
- onnauwkeurige kabinedisplay
- verkeerde lastmomentberekening
3. Druksensor storingen in hydrauliekcircuits
Een verkeerde drukwaarde kan ervoor zorgen dat hijsen, dalen of zwenken wordt beperkt.
- “Hydraulic pressure fault” meldingen
- trage hydrauliek functies
- veiligheidsblokkering
4. Corrosie in stekkers en connectoren
Havenkranen werken in vochtige omgevingen → corrosie in sensoraansluitingen is een groot probleem.
Gevolgen:
- intermitterende storingen
- foutcodes die komen en gaan
- onvoorspelbaar kranen
Hoe herken je sensorproblemen vroegtijdig?
Let op deze vroege signalen:
- foutcodes die sporadisch verschijnen
- trage of ongelijkmatige giekbewegingen
- onnauwkeurige weergave van hijslast
- "haperende" functies onder belasting
- piepende of afwijkende geluiden bij starten
Vaak begint een sensorstoring klein → en eindigt in volledige blokkering.
Oplossingen & preventie
1. Inspecteer alle sensorconnectoren
- reinig stekkers
- verwijder corrosie
- controleer op loszittende pinnen
2. Voer periodieke Load Cell kalibratie uit
- correcte lastregistratie
- betrouwbare overload-bewaking
- stabiliteit bij zware hijscondities
3. Test sensoren tijdens belasting
- waardevergelijking met theoretische last
- identificeren van afwijkende circuits
- detecteren van signaalruis
4. Controleer kabelgeleiding en bewegende delen
- bewegende kabels slijten snel
- knikken veroorzaken meetfouten
